- 产品名称： 8K广播级监视器（32寸）
- 产品编号： TYST-T328K
系统介绍
天影视通TYST-T328K是一款广播级32寸4K/8K HDR监视器，配备UHD(3840×2160)屏幕，支持4路单链路12G-SDI、四链路4KSDI和HDMI2.0信号输入，支持四面体插值算法的高精度3DLUT，支持SMPTEST2084(PQ)和混合对数伽马HLG等HDR格式，支持各种Gamma曲线以及相机Log等专业功能，广泛应用于广电、影视、广告制作的前期拍摄和后期调色工作。

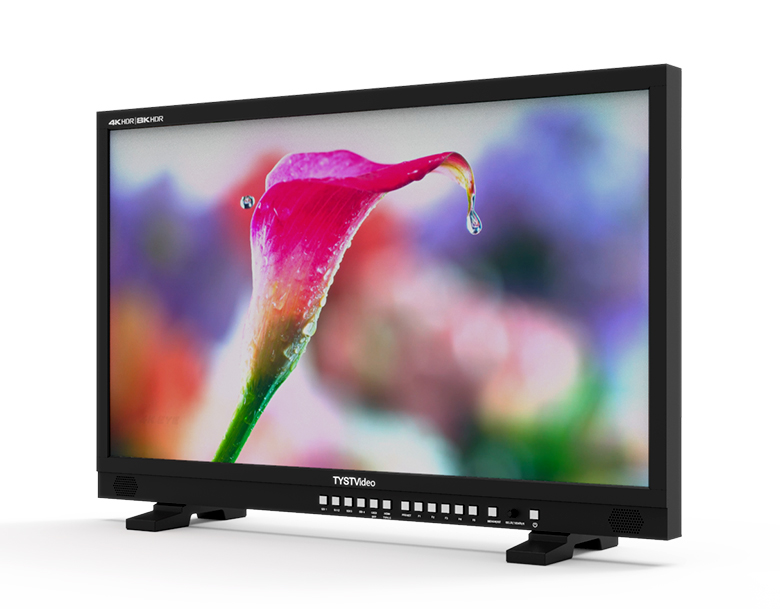

32寸广视角4KLCD液晶屏
LCD IPS屏4K UHD(3840 x 2160)分辨率。
700nits高亮度。
10bit 10.7亿色 。
178º/ 178º可视角度。
700nits高亮度。
10bit 10.7亿色 。
178º/ 178º可视角度。
4K信号输入接口
4路12G-SDI视频输入与环出。
支持单链路12G-SDI输入。
四链路4×3G-SDI(SQD&2SI)输入。
四链路4×12G-SDI(SQD&2SI)输入。
SFP光纤输入。
支持HDMI2.0输入。
支持雷电3/Type-C接口输入。
RS422 IN/OUT、GPI、网口
支持单链路12G-SDI输入。
四链路4×3G-SDI(SQD&2SI)输入。
四链路4×12G-SDI(SQD&2SI)输入。
SFP光纤输入。
支持HDMI2.0输入。
支持雷电3/Type-C接口输入。
RS422 IN/OUT、GPI、网口
多画面监看
支持多种多画面模式，双画面、三画面和四画面，同时监看多路信号，其中第一、二、四通道可根据需要设置为SDI\HDMI\光纤\雷电3\TYPE-C输入，第二路可设置为HDMI\雷电3\TYPE-C输入。
3D LUT校色&Rainbow色彩管理引擎
支持四面体插值算法的高精度3D LUT 内置Rainbow 色彩管理引擎。
广色域
覆盖100% Rec.709色域，95%DCI-P3色域,支持多种色域格式ITU-R BT.2020, ITU-R BT.709, EBU, SMPTE-C, DCI-P3, Native等色域。
支持 HDR 模式/Gamma(EOTF)
支持HLG (1.0,1.1, 1.2, 1.3, 1.4, 1.5)混合对数伽马HDR以及ST.2084 杜比视界PQ HDR。
支持Sony S-log3 HDR。
支持各种常用Gamma以及用户Gamma LUT上传。
支持Sony S-log3 HDR。
支持各种常用Gamma以及用户Gamma LUT上传。
SDR与HDR图像对比功能
选择多画面模式对SDR与HDR信号效果进行对比监看
非编上屏调色监看
监视器提供雷电3/TYPE-C、SPF光纤接口、12G-SDI及HDMI2.0接口，可直连苹果非编系统、Windows非编系统上屏调色和监看，广泛应用于广电、影视、广告制作的前期拍摄和后期调色工作。
相机Log
支持Sony, ARRI, Canon等厂家各种常用视频格式相机Log和用户Log。
包括:
• SLog3 To LC-709TypeA
• SLog3 To SLog2-709
• SLog3 To Cine+709
• SLog3 to Rec709
• SLog2 to Rec709
• Canon Log to Rec709
• Canon Log to Cineon
• Arri LogC to Rec709
• V-Log to V-709
• 用户Log
包括:
• SLog3 To LC-709TypeA
• SLog3 To SLog2-709
• SLog3 To Cine+709
• SLog3 to Rec709
• SLog2 to Rec709
• Canon Log to Rec709
• Canon Log to Cineon
• Arri LogC to Rec709
• V-Log to V-709
• 用户Log
嵌入式音频表
支持16路数字音频解嵌音柱8路显示， 带音频电频刻度，支持音频异常报警字符，可任选2路音频输出。
支持波形图，矢量图，直方图
波形图选择Y, Cb, Cr, R, G, B各通道显示，支持选择任意一个单行显示波形图，支持矢量图显示以及R/G/B/Y全通道直方图显示、可选择显示位置、设置大小、颜色和透明度。
规格参数
| 名称 | 类别 | 规格 |
| 屏幕 | 屏幕类型 | LCD IPS液晶屏（AUO） |
| 屏幕尺寸 | 32英寸 | |
| 屏幕分辨率 | UHD 3840 x 2160 | |
| 点距 | 0.1845（H）×0.1845（V）mm | |
| 显示长宽比 | 16:9 / 4:3 可转换 | |
| 背光 | WLED | |
| 亮度 | 700 cd/m2 | |
| 对比度 | 1350:1 | |
| 色深 | 10bits(1.07B色) | |
| 图像处理 | 12bits | |
| 响应时间 | 9ms | |
| 色深 | 10bits(1.07B色) | |
| 可视角度 | 左右178°/ 上下178° | |

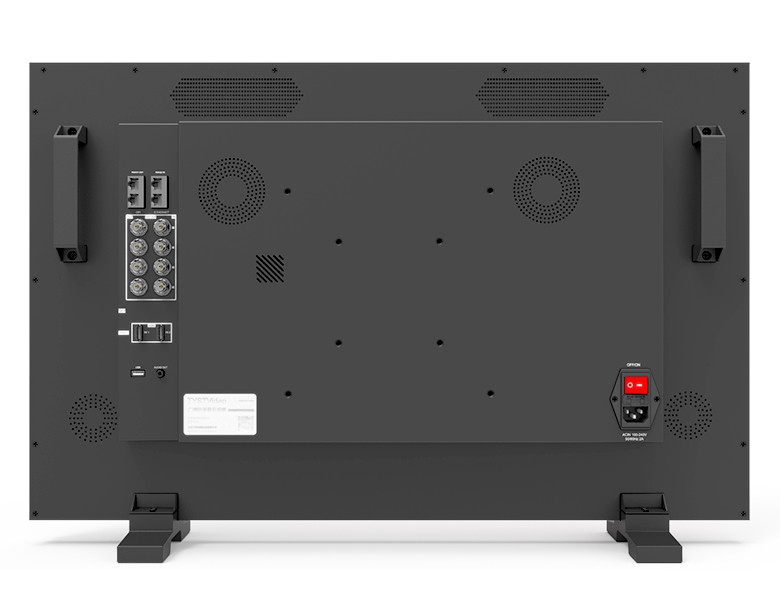

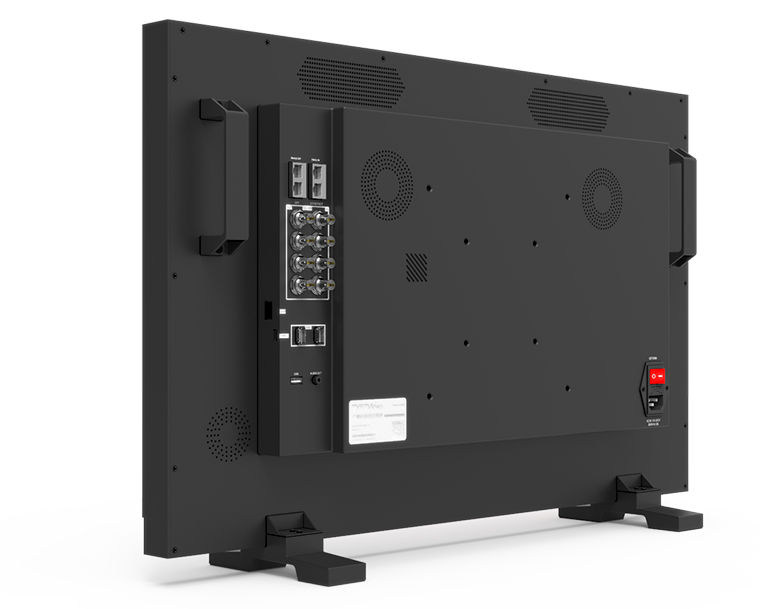

| 输入接口 | 12G-SDI（向下兼容） | BNC x 4 |
| HDMI2.0 | HDMI x 2 | |
| SFP光纤接口 | SFP x 1，12G传输速率 | |
| Type-C 兼容雷电3 | x 1 | |
| 输出 | 12G-SDI（向下兼容） | BNC x 4 |
| 视频格式 | SDI | HD视频格式 1280x720；60P，50p， 30P，25p， 24p 1920×1080；30p, 25p, 24p, 30PsF, 25PsF, 24PsF, 60i, 50i，50p 2048×1080；23, 98/24/25/29.97/30p/psf, 47.95/48/50/59.94/60p，4K视频格式 3840×2160；23.98/24/25/29.97/30/50/59.94/60p 4096×2160；30p/25p/24p/60p/50p/48p 7680×4320；23.98p、24p、25p、29.97p、30p、50p、59.94p、60p 8192×4320；23.98p、24p、25p、29.97p、30p、50p、59.94p、60p, 8K视频格式: 7680×4320；23.98p、24p、25p、29.97p、30p、50p、59.94p、60p 8192×4320；23.98p、24p、25p、29.97p、30p、50p、59.94p、60p |
| HDMI | HD视频格式: 720p (60 / 59.94 / 50) 1080i (60 / 59.94 / 50) 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 4K视频格式: 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
|
| TYPE-C/雷电3 | 8K向下兼容，23.98p、24p、25p、29.97p、30p、50p、59.94p、60p | |
| 光纤 | 8K向下兼容，23.98p、24p、25p、29.97p、30p、50p、59.94p、60p | |
| 色彩 | 12G-SDI/HDMI/光纤/TYPE-C/雷电3 | 色彩空间：REC 709、REC 2020。 视频采样: 4:2:2, YCbCr, 10bit 4:4:4,RGB/RGBA, 10bit; 4:4:4, YCbCr/ YCbCrA, 10bit; 4:4:4, RGB, 12bit 4:4:4, YCbCr, 12bit, 4:4:4, XYZ, 12bit。 |
| 音频 | 音频解嵌 | 支持 |
| 音频电频表 | 16路（最多可同时显示8路） | |
| 内置扬声器 | 1路×8欧/0.5W（前置） | |
| 耳机监听 | Stereo mini jack（3.5） x1 | |
| 通用项 | 网口 x 1 | 控制/升级，RJ-45 输入 |
| GPI x 1 | GPI1-5 口,RJ-45P 接口 | |
| 串口 x 2 | RS-422 接口，RJ-45P 输入/环出 | |
| 输入电压 | AC 100 V to 240 V, 2.8 A to 1.2 A, 50/60 Hz | |
| 功耗 | 最大150W，平均135W | |
| 工作温度 | -10°C to 55°C (14°F to 155°F) | |
| 储存温度 | -20-60℃ | |
| 工作湿度 | 30％至85％（无凝结） | |
| 发货配置 | 监视器 1台，电源线 1条，说明书 1份，保修卡合格证1套 | |

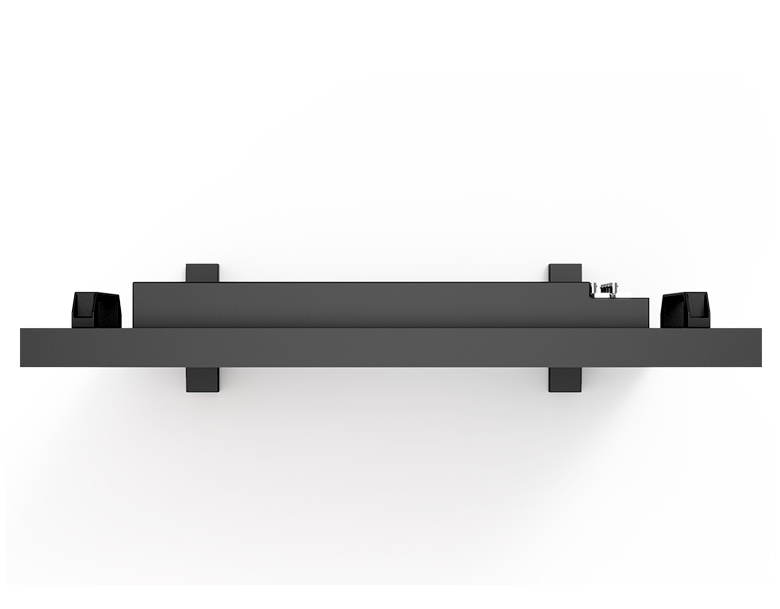

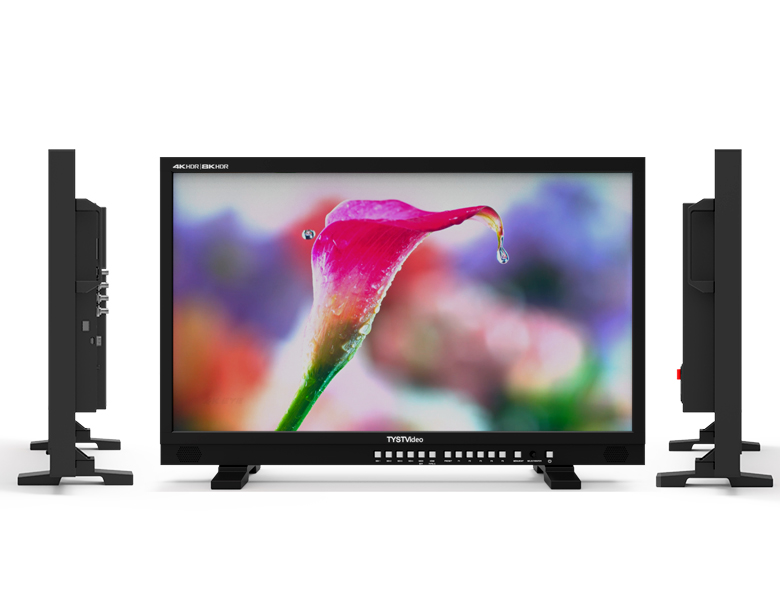

产品尺寸
