产品展示
- 产品名称： 4K导演监视器
- 产品编号： TY-M4K22B
简介
天影视通专业广播级液晶监视器，已经广泛应用于各级电视台的新闻制作、播出机房和电视转播车等领域。由于该系列产品是与其它专业设备紧密配套使用，因此，高稳定性、高可靠性和电磁兼容性，是保证整个系统正常运行的重要条件。
稳定性和可靠性
铝制外壳设计，不仅使产品更加坚固、耐用，也很好地解决了产品的散热问题。同时，也增强了抗干扰能力。
专业辅助拍摄功能
监视器自带了的丰富功能，非常适合广播级监看工作，如辅助对焦、单色显示、相机模式、中心标记、框型标记、图像冻结、图像翻转、图像显示比例切换、色温调整等，可以帮助摄影师更好地调焦、取景，更快捷地获得更清晰的高质量图像。
1920X1080全高清液晶面板
采用22英寸IPS广视角全高清液晶面板，呈现非凡、自然的高清画面，让您体验到无色差绚丽的细节表现和真实的色彩还原能力。
IPS 178° 广视角
采用新一代IPS广视角液晶面板，具有178°超广视角，以全新视觉技术消除色偏现象，提供比普通面板更宽阔的视野范围，让您无论处于何种方位，都可以清楚的欣赏到监视器传递的信息，保证色彩的真实性。
真实色彩 专业校色
真实色彩 专业校色
采用Rec.709色彩标准
采用各专业领域信赖的Rec.709高清色彩标准，使用专业调色技术运用算法，配合专业仪器出厂校准，准确还原影片中的色彩，不失真不偏色，显示真实的影像，让您的拍摄如虎添翼。
准确的色彩还原
监视器支持符合ITU标准与HD视频Rec.709规范一致的色彩空间，先进的图像处理技术，让图像清晰呈现，使色彩过度自然，保证准确的色彩还原，重现拍摄实物的自然本色，使用户能够准确地评估各种输入视频信号质量。
易于操作的功能按键

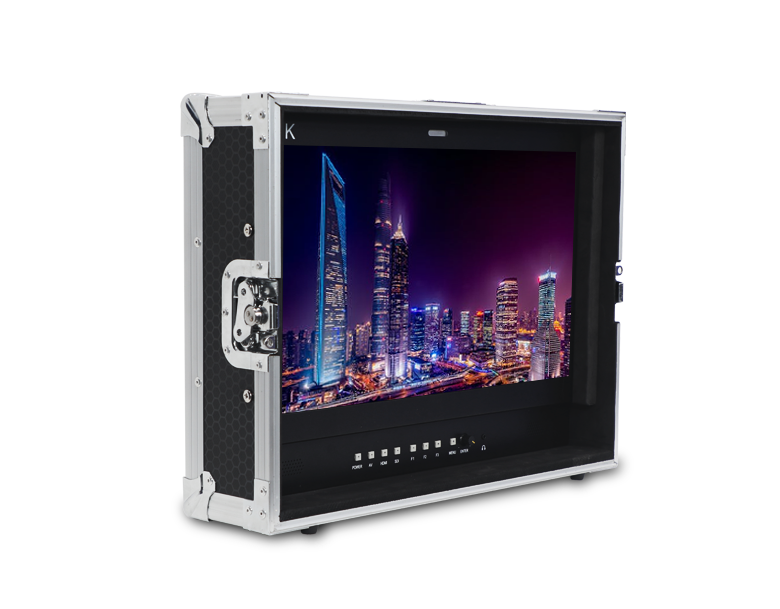

符合大多数专业的应用要求，面板上配备了3个快捷键（F1～F3），您可以根据自身的需求设置快捷键功能，如：辅助对焦，点对点，中心标记/框形标记，单色显示，图像翻转等功能。还配备了双功能、旋钮式开关让您享有更方便、更快捷的操作快感。
专业监看质量

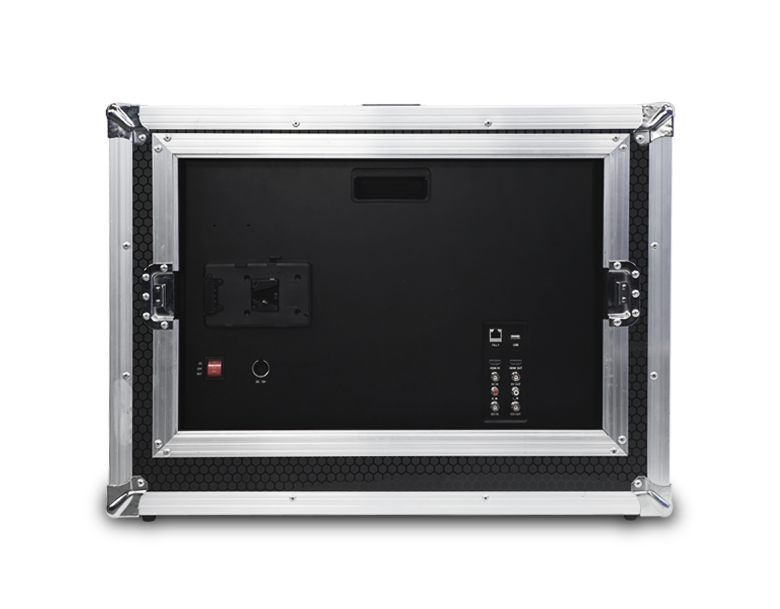

是一款应用广泛的高品质监视器，从广电机构到移动式现场制作，甚至是电影外景拍摄制作都能胜任！配备了3G-SDI、HDMI、YPbPr、Video、AudioL/R接口，多种输入方式满足您各种专业显示方案的需求。
3色Tally灯
监视器配备全高清LCD屏幕，并支持tally功能，是现场播出工作的理想选择。不同于简单的tally指示灯，前后均设置了TALLY灯，可以显示红色、绿色和黄色指示tally信号，让您在现场制作期间，总能知晓哪路信号正在记录或播出，或知道切换台的预览输出上插入的摄像机是哪一台。Tally信号可通过监视器背面的工业标准并行接口连接控制。
灵活的供电设计

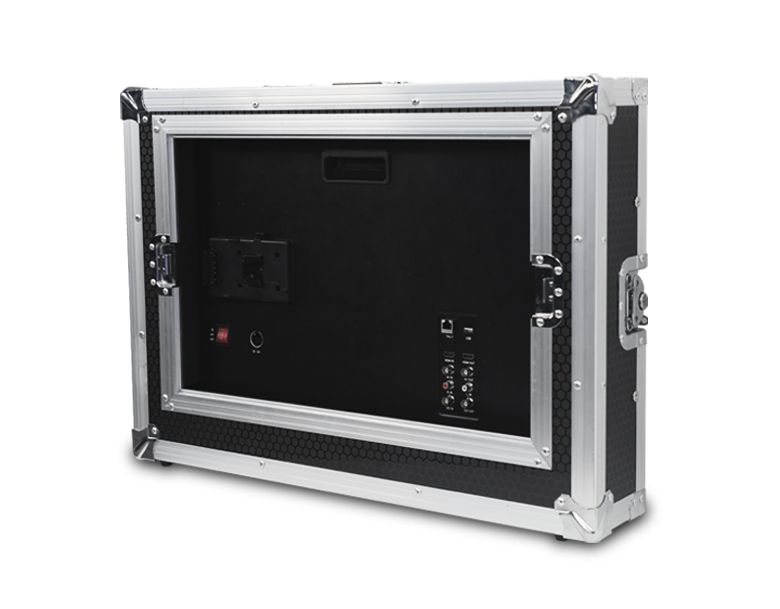

监视器具有双供电系统：适配器供电或者锂电池供电。采用适配器供电，可通过12V DC电源或者卡侬头电源接口进行供电；锂电池供电可通过索尼V型电池扣板（标配），松下安东电池扣板（选配）进行供电。因此可为您提供很大
两种安装方式（可选）
监视器提供桌面安装和机柜安装两种方式。
规格参数
| 名称 | 桌面监视器 |
| 型号 |
TY-M4K22B |
| 屏幕类型 | 22"IPS |
| 色彩范围 | 16.7M (8-bit) |
| 分辨率 | 1920×1080 pixels |
| 点距 | 248.25x248.25 um |
| 屏幕比例 | 16:9 |
| 亮度 | 250cd/m² |
| 对比度 | 3000:1 |
| 背光源 | LED |
| 可视角度 | 89°/89°(L/R) 89°/89°(U/D) |
|
输入 |
|
| 1 X HDMI |
HDMI |
| 1 X BNC | 3G-SDI |
| 1 X BNC | Video |
| 2 X RCA | Audio(L/R) |
| 输出 | |
| 1 X BNC | 3G-SDI |
| 1 X HDMI |
HDMI |
| 1 X BNC | Video |
| 音频 | |
| 音频输出 | 耳机孔，内置扬声器 |
| SDI 支持格式 | |
| SD |
480i/576i |
| HD |
720p(60/59.94/50/30/29/25/24/23.98) |
| FULLHD |
1080i(60/59.94/50) |
|
1080p(60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF) |
|
|
HDMI 支持格式 |
|
| SD |
480i/576i/480p/576p |
| HD |
720p (60/59.94/50/30/29/25/24/23.98) |
| FULLHD |
1080i (60/59.94/50) |
|
1080p (60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF) |
|
|
4K UHD |
4K UHD 3840×2160p (30/29.97/25/24/23.98Hz), 4096×2160p (24Hz) |
|
其他规格 |
|
|
输入电压 |
DC9～24V |
|
消耗功率 |
≤15W |
|
工作温度 |
-10°C~50°C |
|
储藏温度 |
-20°C~60°C |
|
单机尺寸 |
55.5x20x43.5cm，单面盖厚6.5cm |
|
单机重量 |
12.38kg 含监视器 |
|
功能 |
|
|
* 峰值辅助对焦 (黑白画面时,红色勾边) |
|
|
* 中心标记 |
|
|
* 框型标记 (80%,85%,90%,93%,96%,2.35:1) |
|
|
* 图像冻结 |
|
|
* 相机模式 |
|
|
* 点对点（在4K信号模式下不支持） |
|
|
* 单色显示 (红,绿,蓝,单色) |
|
|
* 全局缩放（在4K信号模式下不支持） |
|
|
* 上下/左右缩放（在4K信号模式下不支持） |
|
|
* 显示比例（在4K信号模式下不支持） |
|
|
* Tally 指示灯 |
|
