产品展示
- 产品名称： 8路HD/SD-SDI/ASI光端机
- 产品编号： TY-HD800
产品简介
天影视通TY-HD800系高清数字视频光端机由发送端和接收端2台设备组成，主要用来传输速率为1485Mbps的HD-SDI高清数字视频信号，并向下兼容143M，177M，270M，360M，540Mbps速率的SDI标清数字视频信号，并兼容DVB-ASI数字码流信号。 天影视通TY-HD800系高清数字视频光端机具有信号精度高，稳定性强，可靠性高的特点，是电视台，CMMB，IPTV，移动电视，手机电视及其它新媒体理想的高清视频光纤传输设备。
产品特点
1.采用1U,19’标准机架结构，便于设备的安装使用。
2.在同一根光纤中传输8路独立的HD/SD-SDI高标清或DVB-ASI接口的TS流信号。
3.兼容HD/SD-SDI和ASI信号，HD/SD-SDI/ASI信号自适应。
4.采用帧结构，保证1～8路TS流在发送和接收端一一对应。
5.支持病理码信号传输。
6.信号容量大，每路SDI通道最大数据速率可达1.485Gbps，数据传输延迟＜20ms。
7.完备的物理层复用及高精度的PCR校正，平均PCR抖动保持在30～60ns。
8.数字化传输符合高质量图像传输的要求，可达到广播级的传输质量。
9.光接收机具有高的接收灵敏度（－30dBm），保证信号无中继的远距离传输。
10.光发送机具有8路环出功能，光接收机具有8路输出和8路路环出。
11.可插拔双电源带蜂鸣报警，方便维修检测
2.在同一根光纤中传输8路独立的HD/SD-SDI高标清或DVB-ASI接口的TS流信号。
3.兼容HD/SD-SDI和ASI信号，HD/SD-SDI/ASI信号自适应。
4.采用帧结构，保证1～8路TS流在发送和接收端一一对应。
5.支持病理码信号传输。
6.信号容量大，每路SDI通道最大数据速率可达1.485Gbps，数据传输延迟＜20ms。
7.完备的物理层复用及高精度的PCR校正，平均PCR抖动保持在30～60ns。
8.数字化传输符合高质量图像传输的要求，可达到广播级的传输质量。
9.光接收机具有高的接收灵敏度（－30dBm），保证信号无中继的远距离传输。
10.光发送机具有8路环出功能，光接收机具有8路输出和8路路环出。
11.可插拔双电源带蜂鸣报警，方便维修检测
技术参数
| 编号 | 参数 | 规格 |
| 视频输入 | ||
| 1 | 输入通道 | 8路HD-SDI/ASI(视频具有环出功能) |
| 2 | 输入电平 | >380mVP-P |
| 3 | 输入自动电缆均衡 | >100m(1485Mbps)(BELDEN8281电缆) >250m(270Mbps)(BELDEN8281电缆) |
| 4 | 输入反射损耗 | >16dB@270Mbps >15dB@1485Mbps >10dB@2.97Gb/s |
| 5 | 阻抗 | 75Ω |
| 6 | 接口类型 | SDI |
| 视频输出 | ||
| 1 | 输出通道数 | 16路HD-SDI/ASI(视频具有双输出功能) |
| 2 | 输出电平 | 800mVP-P ±10% |
| 3 | 上升/下降时间 | <135ps(HD/3G), <800ps(SD) |
| 12 | 拍摄焦距 | 单反横拍28mm广角及以上，F4.0光圈及以上横拍。 |
| 4 | 最大抖动 | <0.1UI@270 Mbps <0.2UI@1485 Mbps <0.3UI@2.97Gb/s |
| 5 | 阻抗 | 75Ω |
| 6 | 接口类型 | SDI |
| 光路参数和物理特性 | ||
| 1 | 光波长 | 1550nm |
| 2 | 发射功率/接收灵敏度 | -5dBm~0dBm -30dBm~-12dBm |
| 3 | 电源 | AC 220V<20W |
| 4 | 工作温度 | 20°C~+70°C |
| 5 | 传输距离 | 0~120KM（实际距离根据客户的需求最终确定），标配0-40KM。 |
| 6 | 光连接器（光纤接口） | 标配为FC/PC或FC/APC连接器接口（其它类型如SC/PC,SC/APC;ST/PC,ST/APC;MT-RJ,LC/PC;E2000/PC,E2000/APC须订购前沟通联系定做。） |
| 7 | 主机尺寸 | 19英寸1U机箱440*300*45mm（不含前后凸起机左右机架螺丝孔挂耳） |
| 8 | 存储温度 | -30°C~+80°C |
拓补图

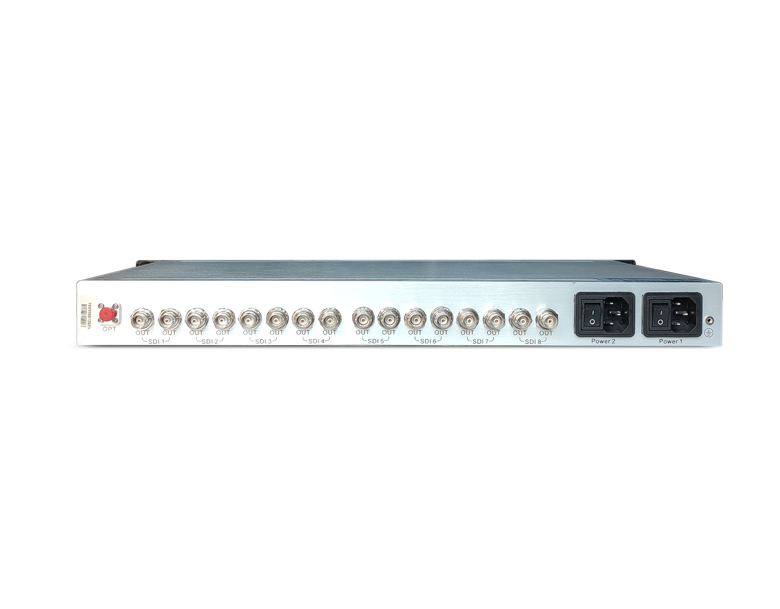

背部接口

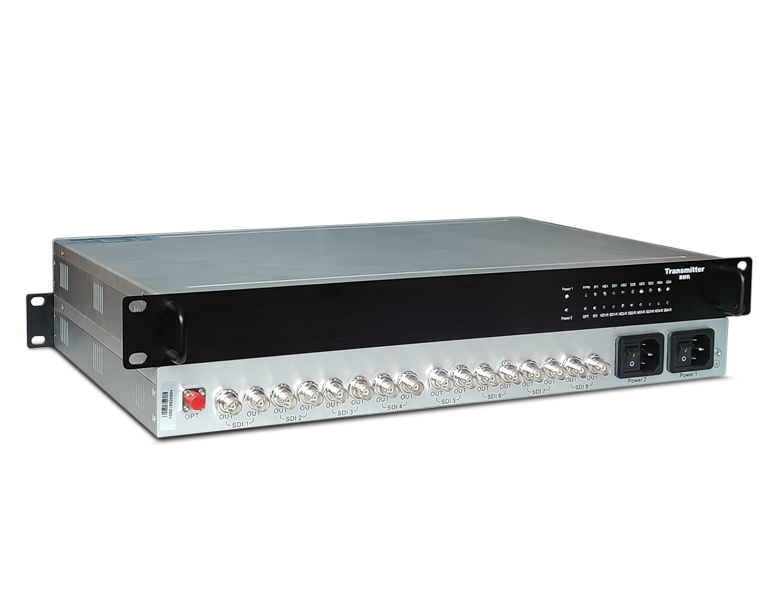

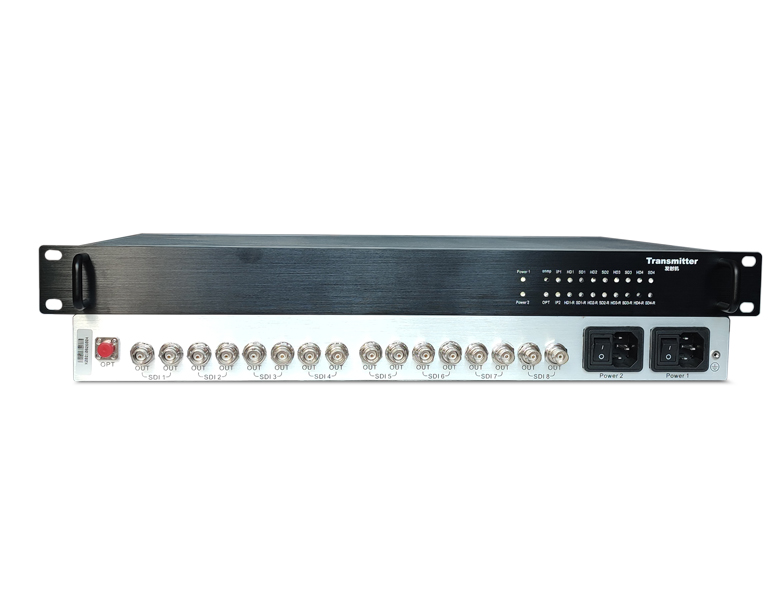

发射端

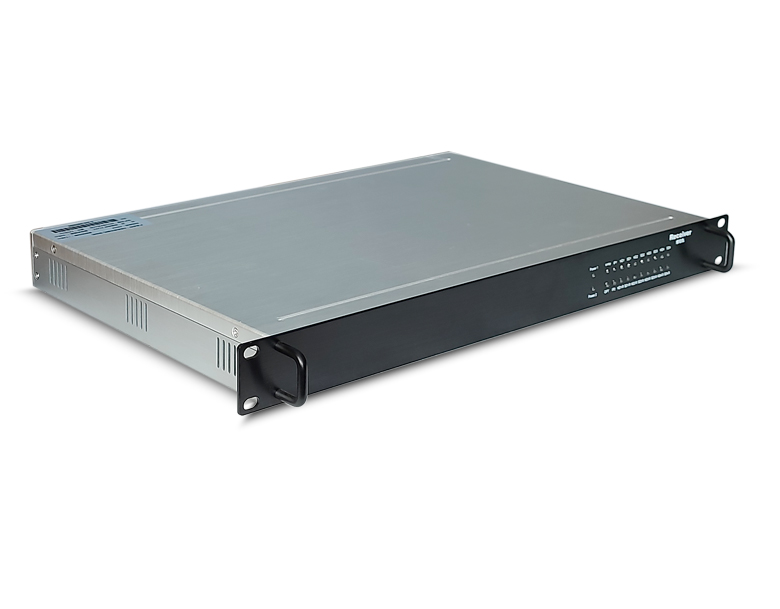

接收端
尺寸图
